Tư vấn chọn cáp tín hiệu âm thanh cho phù hợp dự án

Bạn đang thiết kế một hệ thống âm thanh cho công trình. Việc lựa chọn dây tín hiệu âm thanh là khâu rất quan trọng. Dây loa nó ảnh hưởng rất nhiều đến chất lượng tín hiệu âm thanh. Ở bài viết này, tôi sẽ tư vấn cho bạn lựa chọn một loại cáp tín hiệu âm thanh phù hợp nhất.

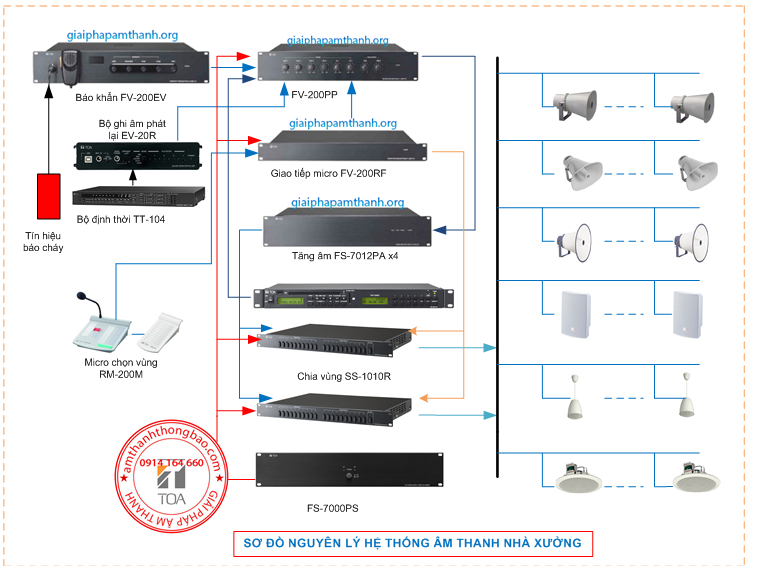

Ở một số các công trình lắp đặt hệ thống âm thanh công cộng, yêu cầu cần phải kéo loa xa đến vài ngàn mét dây. Với những dây tín hiệu âm thanh thông thường thì không thể truyền tải tín hiệu đi xa như vậy được. Vì vậy cần phải dùng dây loa chuyên dụng chống nhiễu.

Trên thị trường hiện nay có khá nhiều loại dây tín hiệu âm thanh chống nhiễu, đáp ứng nhiều nhu cầu trong từng công trình thiết kế hệ thống âm thanh. Điển hình như dây cáp loa hosiwell, cáp loa alantek, cáp loa belden, cáp loa lapp kabel….

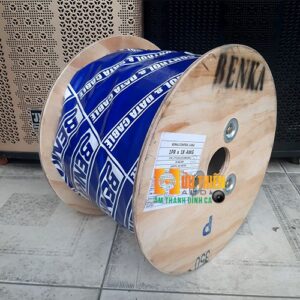

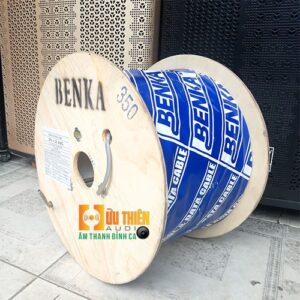

Cấu tạo của dây tín hiệu âm thanh

Thông thường cáp tín hiệu âm thanh chống nhiễu có 2 sợi đồng, trong 2 sợi đồng có nhiều sợi đồng nhỏ được se xoắn chéo lại với nhau. 2 sợi được bọc bởi lớp nhựa cách điện. Tiếp đến là được bọc thêm 1 lớp lá nhôm hoặc lưới đồng xoắn lại để chống nhiễu, một số loại có thêm một sợi dây đồng nhỏ làm dây  tiếp đất để chống nhiễu. Cuối cùng, được bọc 1 lớp nhựa cháy chậm hoặc chống cháy ở ngoài.

Lá nhôm chống nhiễu ( Aluminium Tap) quấn quanh các lõi bên trong dây cáp, cách ly các tín hiệu nhiễu bên trong và bên ngoài dây cáp. Sau đó các tín hiệu nhiễu này sẽ được mang đi xuống đất (grounding) bởi 1 sợi dây đồng trần ( copper wire) nằm trong lớp lá nhôm này và các lõi.

Lớp lưới chống nhiễu ( Braiding) là lớp lưới bằng kim loại ( đồng hoặc mạ kim) bao phủ quanh các lõi bên trong 60%-90% tùy theo mật độ đan lưới. Với loại lưới chống nhiễu này thì thường không cần thêm 1 sợi dây đồng trần ( copper wire) bên trong đưa nhiễu xuống đất ( grounding) mà dùng chính lớp lưới này luôn

Tiết diện, kích thước dây tín hiệu âm thanh

Trong các loại cáp tín hiệu âm thanh thì ta thường thấy  đơn vị AWG, vậy đơn vị AWG là gì?

Cáp AWG – American Wire Gauge là số đo kích thước dây theo chuẩn Mỹ ra đời từ năm 1857. Chỉ số AWG có tỷ lệ nghịch với cỡ dây dẫn. Chỉ số cáp AWG càng nhỏ thì đường kính dây dẫn càng lớn. Ở Việt Nam chúng ta, tên gọi cáp AWG trở nên thông dụng trong các công trình xây dựng dân dụng và trong công nghiệp, đặc biệt là trong hệ thống âm thanh thông báo, hệ thống âm thanh công cộng

Tính và lựa chọn tiết diện dây tín hiệu âm thanh cho phù hợp

Kích thước và chiều dài của cáp tín hiệu âm thanh ảnh hưởng rất lớn đến  chất lượng âm thanh, độ chuẩn âm không méo tiếng, (âm thanh sạch sẽ)

Dựa vào chiều dài dây cáp âm thanh từ Ampli đến loa, mà ta có thể tính toán ra tiết diện dây. Sao cho phù hợp và an toàn, không ảnh hưởng đến chất lượng. Đảm bảo độ suy hao không vượt quá 10% so với công suất phát ra.

Bảng sau đây là thông số tương đối của tiết diện tương ứng với chiều dài dây tín hiệu âm thanh. Bảng tính chỉ dùng cho các hệ thống âm thanh thông báo, âm thanh công cộng cho các công trình. Tăng âm dùng tín hiệu ngõ ra điện áp 100V

Tiết diện và chiều dài cáp tín hiệu âm thanh ảnh hưởng trực tiếp đến độ suy hao tín hiệu âm thanh trên đường dây. Để giảm tối đa lượng suy hao này, ta cần chú ý đến các điểm sau:

• Giảm đến mức tối đa trở kháng của dây loa: Hãy dùng dây có tiết diện lớn, hạn chế các mối nối dây, khi đấu nối tốt nhất nên hàn lại, khi hàn sẽ có độ tiếp xúc tốt hơn.
• Giảm tối đa chiều dài của dây loa:  Dây càng dài thì điện trở càng lớn, khi bạn hạn chế được chiều dài của dây loa là sẽ làm tăng công suất lên. Trường hợp tổng công suất của loa bằng công suất của amply, mà bạn kéo dây khoảng cách 200m, thì công suất của tải được cộng thêm phần trên đường dây làm vượt công suất  của amply. Điều này sẽ làm amply hoạt động quá công suất, rất dễ bị cháy.

===> Kết luận:

Khi bạn thiết kế hệ thống âm thanh, đừng tiết kiệm chi phí cho việc đầu tư vào dây tín hiệu, vì nó là yếu tố khá quan trọng kết nối hệ thống và cho ra chất lượng âm thanh tốt nhất.

Khi thiết kế hệ thống âm thanh công cộng, âm thanh thông báo, chiều dài dây là rất lớn. Vì vậy, cần phải dùng các loại dây chống nhiễu tốt, chất liệu đồng cao đảm bảo truyền tín hiệu tốt nhất.

Kích thước, tiết diện dây hãy thiết kế dư 1 chút, vì tiết diện lớn sẽ làm cho giảm trở kháng không mong muốn, càng về lâu dài, dây tín hiệu sẽ bị tác động môi trường, trở kháng ngày càng cao, nếu dây có tiết diện lớn thì sẽ bù lại các trở kháng làm suy hao tín hiệu.

Chiều dài dây loa cũng là yếu tốliên qua đến chất lượng âm thanh: Hãy giảm tối đa chiều dài dây bằng cách tính toán đường đi dây cho phù hợp nhất, tránh nối nhiều quá.

Và Công suất tăng âm cũng là 1 yếu tố quan trọng không kém: Hãy thiết kế công suất tăng âm lớn hơn so với tổng công suất loa, nó sẽ bù lại vào phần suy hao trên đường dây, làm tăng âm chạy mát hơn, khỏe hơn.

Trên là một số thông tin cơ bản về dây tín hiệu âm thanh. Hi vọng phần nào đem lại chút thông tin cho bạn khi thiết kế một hệ thống âm thanh. Trong thiết kế, gặp bất cứ rắc rối gì, bạn hãy liên hệ với chúng tôi để được tư vấn và chọn loại cáp tín hiệu âm thanh cho phù hợp nhất.
